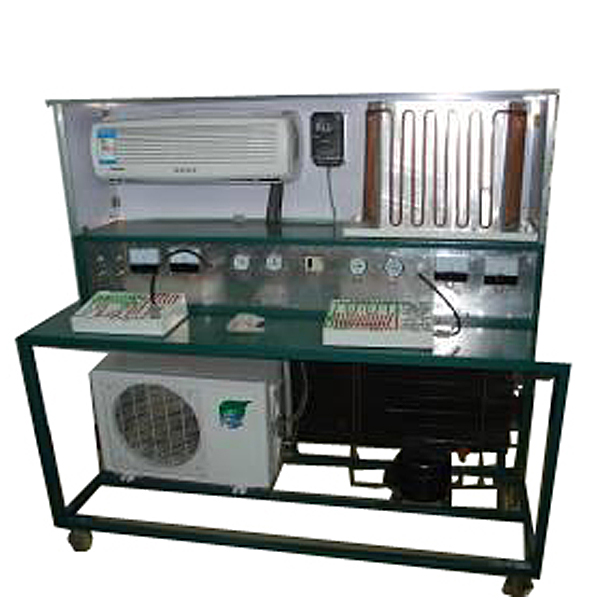

教学实验用－水热泵功能测量试验实验台系统应用134a或R22为制冷剂，本系统能获取适宜的冷凝温度（℃）和蒸发温度（℃），能提升制冷系统的功能。
一、能够完成以下实验功能：
1、单级制冷压缩机的功能测量
1)能测量制冷机压缩机的进排气温度（℃）压力、冷量、热量、压缩功等。
2)能对运行功能数值实行调动系统；
2、可实行几种实际因素对循环功能影响实验；
3、可实行系统变工况特性实验；
4、预留连接口，可拓展为制冷剂传热特性实验。
5、可拓展为热泵功能实验台。
二、系统实验台达到的技术功能数值参考规格：
1、制冷量可在3kW－8kW界限选用。
2、系统冷却水系统进出口水温为30/35℃，冷冻水系统进出口水温为12/7℃。
3、空调工况下能效比为3.0+ 10%
三、设备构造
1、制冷系统：
1）压缩机：2P。
2）油分离器：填料式，内置网状钢丝，拦截滞留从压缩机携带出来的润滑油。
3）储液罐：起平稳制冷剂流量作用，并可以用来存储液态制冷剂。
4）冷凝器和蒸发器：全部为套管式，制冷剂在管间流动，水在内管流动。
5）干燥过滤器：干燥作用，防止膨胀阀堵塞。
6）热力膨胀阀：经过蒸发器出口气态制冷剂过热度控制膨胀阀开度，电子式。
7）视液镜：查看制冷剂流态。
8) 压力继电保护器：用来保护活塞式压缩机的安全作业。
2、循环水系统
1）水箱：两台，分别为冷冻水水箱和冷却水水箱。箱体尺寸按工况要求设计，保温良好。盖箱盖内、外层为不锈铁板，中间为厚50mm的保温材料，箱侧上设定有液位计；冷冻水水箱设定有电加热器。
2）液位计：两支，显露箱内水位液面高度。
3）水泵：两台，分别用来冷冻水循环和冷却水循环。
4）水箱加热器：四只，用来冷冻水箱的加热，分别为2kW,2kW,1kW,1kW(可调);涡轮流量计：两台，DC24V，用来水流量的测量，流量界限0.4m3/h--6m3/h,冷冻水侧和冷却水测各一台。
3、数值收集系统
1）压力变送器：2台，用来测量压缩机进出口压力，节流前后压力。
2）温度（℃）传感器：铂电阻，温度（℃）测点为蒸发器工质侧进出口2个，冷凝器工质侧进出口2个，并联的冷凝器工质侧/水侧各8个；蒸发器水侧进出口2个。冷凝器水侧进出口2个。
3）智能电功能数值监控仪：两台，显露压缩机的电压（V），电流（A），功率（W）等电信号。
4、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认识：设定有视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。
3、原理展示：展示湿式报警系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部水流。配备装备练习模型块（内置4道选用题，选用正确与错误均有提醒）
4、设计布置：设定有选用题、计算题，每题均有计分，提供并上交后显露正确答案与得分
B、气体灭火系统
1、系统基础简介：气体灭火系统基础简介
2、设备认识：设定有视角、设备详情（显露该设备的简介或功能数值）、练习（内置8道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选用阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部气体。配备装备练习模型块（内置3道选用题，选用正确与错误均有提醒）
4、设计布置：设定有6道选用题，每题均有计分，提供并上交后显露正确答案与得分
C、逃生演练：应用趣味游戏的形式实行教学，在限定的时间内逃出着火房间，选用失误将直接进入分数界面。
