一、设备基础简介：
DYLR-13型中央空调装置适合高等职业院校、中等职业学校及本科院校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电动机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的装配实操与维修》、《制冷空调自动化及机电一体化》、《空气调动技术与运用》等课程的教学与实验。
中央空调系统实验平台 是按照目前国内建筑电气，楼宇智能化精心设计的综合实验装置，本装置集合当前安防领域的先进技术，从教学实验的要求的角度出发，以工程化的设计理念完整的完成了中央空调全空气调动系统的作业过程。
综合性；应用国内先进的二次回风系统，在同一台实验台上完整的完成不一样制冷系统工况
二、特别点
1、工程化：整套控制系统大部分应用工业现场实际应用部位件，
开放性：装置应用透明化，开放性设计，学生能够清晰的理解整个系统作业原理
安全保护：装置设定有强电漏电系统装置
2、实用性强：控制器应用一台三菱plc FX3U－48M及相关继电器、控制开关、指示灯、标准通信连接口可编程控制器，上位机系统就地实时显露系统运行状态及数值。

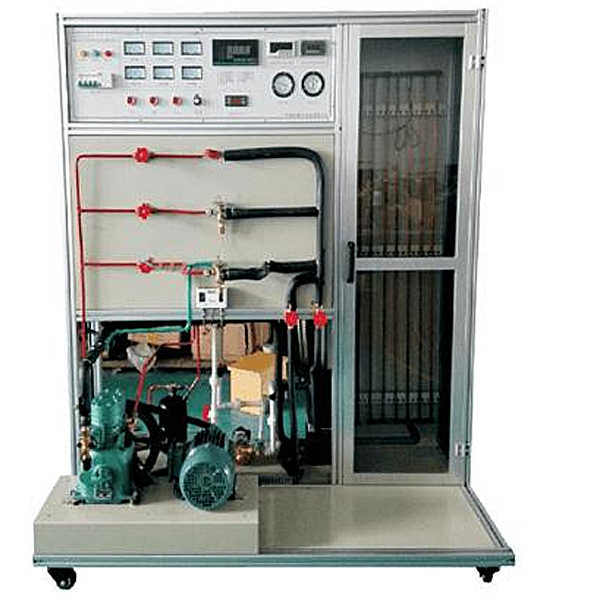

3、直观性强：实验装置直观展示了中央空调的系统构造、作业原理，可清楚的看到制冷循环系统构造及主要部位件的实物，系统还配备有系统完整流程图、交流AC电压（V）表、交流AC电流（A）表、真空压力表、信号指示灯使整个系统的就地实时作业状态一目了然；方便教学演示讲解及学生对课本知识的理解掌控把握。--管路中设定有视液镜可查看制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
4、综合性强：整套实验装置集制冷系统、电气控制系统、故障模仿系统于一体，适用对实验的要求。
5、中央空调制冷、制热循环输送管路：用最新型色铝塑管以及铜件连接,并标有明显的走向标识。输送管路经电磁阀、风机盘管输送给模仿房间或模仿风管、按照所需调动风速开关或风量。
6、带电脑串行连接口,构成智能化测量试验装置：系统的控制系统应用全汉化菜单式实操。测温器是高精确度的热电锅,自A/D摸数变换器变换成数字信号,经Rs232电脑连接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、经过打印机输出实行课程理论解析。
7、单片机、plc可编程设计与控制虚拟拟真系统：
本系统基于unity3d研发，内置实验步骤、实验指导书、电子回路图、结合套件清单、连接线路、接通电源、电子回路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）机床模型动作，在连接线路状态下，三维（3D）机床模型可实行放大/缩小、平移。
1.继电器控制：阅读实验指导书，并进入实验，经过认识阅读电子回路图，选用结合套件清单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物柜中，限位器放置于三维（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子回路连接成功后，选用接通电源，实行实操，若结合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。
2.PLC控制：实验同继电器控制，多加PLC控制功能，在连线完成后，经过PLC编码按钮，进入程序语言编写界面，编写正向与反向2条程序，共有12个梯形图符文号，编写完成后，选用提供并上交实行程序检验。检验成功后，接通电源实行实操，结合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。
中央空调教学实验装置,电梯故障排查检验测试实验台
1.1.控制储物柜主要技术功能数值
(1) 电梯控制储物柜需为真实的电梯控制储物柜；
(2) 作业电源：三相五线 AC380V±7% 或一相AC220V±4%；
(3) 控制方法：一体化控制器；
(4) 规格限定功率（W）： 5.5KW。
1.2．曳引机主要技术功能数值
(1) 曳引机为真实的电梯用曳引机；
(2) 曳引机需取得符合国家标准GB 7588-2003《电梯制造与装配安全规范》要求的“特种设备型式试验合格证”，供货时供业主查验；
(3) 规格限定电压（V）：AC380V±7% 或 AC220V±4%；
(4) 曳引装置：国内行业主流应用的永磁同步曳引机或异步有齿轮曳引机；
(5) 规格限定功率（W）：不大于7.5KW；
(6) 规格限定载重：不大于800Kg；
(7) 规格限定速度：不大于1.0m/s。
1.3．电梯检验测试调节测试装置主要技术功能数值
(1) 供电电压（V）：AC380V±7% 或 AC220V±4%。
(2) 轿内楼层显露应用7寸多媒体液晶。
(3) 控制装置应用默纳克一体机。
(4) 可经过指示灯显露曳引机运行方向。
(5) 应用真实的电梯轿厢内选按钮和楼层召唤按钮。
(7) 检验测试对象：国内行业主流应用的一体化控制器（参考品牌：默纳克、新时达、蓝光）
控制储物柜检验测试台主要功能：
(1) 可向控制储物柜提供1～2楼的内选及外呼指令；
(2) 可向控制储物柜提供1～2楼的模仿井道信息，模仿井道信息可经过系统编程（其中电梯控制储物柜控制装置应用默纳克一体机）；
(3)可与控制储物柜交互电梯开关门指令及反馈信号；
(4)可与控制储物柜交互超载、满载、锁梯、消防、司机等信号；
(5)进线电源电压（V）经过数字显露，有错相、缺相保护；
(6)控制储物柜进线主电源经过检验测试台控制，紧急情况下，可便利切断主电源；
1.4．“层轿门开门机”设备主要技术功能数值
主要构成部分：门机构造框体结构（含门套），门机控制器和交流AC变频门电动机，门机演示装置结合套件（含有概括但不限于主要电线电缆）等。
1) 作业电源：一相 AC220V ±4% ，50Hz；
2) 开门尺寸：不大于800mm；
3) 开门形式：中分双扇，门扇高度不高于1200mm；
4) 驱动控制：国内主流品牌；
5) 外观尺寸：不大于1600*1800*500 mm (W*H*D)
6）应用为国内主流构造型式，完全应用真实电梯门机构及部位件构成。
7）层门和轿门可分开，单独实行调节和实验，结合后可实行厅门轿门联动实验。
8）应用电气或机械联锁，防止误实操。安全标示，信号和显露清晰易辨，预防由于人为的误实操而引起安全事故。
1.5．电梯电气实验考核装置结合套件
应用电梯上用1:1的完全真实的机房电源箱、轿顶检修箱、轿顶接线箱、底坑检修箱、底坑开关盒、井道照明、机房照明等。
1.6．电气故障快速设定和恢复系统
同时适用职业技能鉴定和竞赛需求，不少于40个的经典型电梯电气故障设定开关。
